Qu'est-ce qu'un transformateur de pôle monophasé et comment fonctionne-t-il dans la distribution d'énergie

A Chanterle transformateur de pôle de phaseest un composant essentiel des systèmes aériens de distribution d'énergie, en particulier pour les applications résidentielles, rurales et commerciales légères. Cet article fournit une explication complète de ce qu'est un transformateur monophasé monté sur poteau, de son fonctionnement, de sa structure, de ses spécifications, de ses applications, de ses avantages, de ses normes et de la manière de sélectionner le bon modèle pour votre projet.

Table des matières

• 1. Qu'est-ce qu'un transformateur de pôle monophasé ?
• 2. Comment fonctionne un transformateur de pôle monophasé ?
• 3. Principaux composants et structure
• 4. Principales spécifications techniques
• 5. Applications dans la distribution d'énergie
• 6. Avantages des transformateurs de pôles monophasés
• 7. Normes et certifications
• 8. Comment choisir le bon transformateur de pôle monophasé
• 9. Installation, durée de vie et maintenance
• 10. Foire aux questions (FAQ)

1. Qu'est-ce qu'un transformateur de pôle monophasé ?

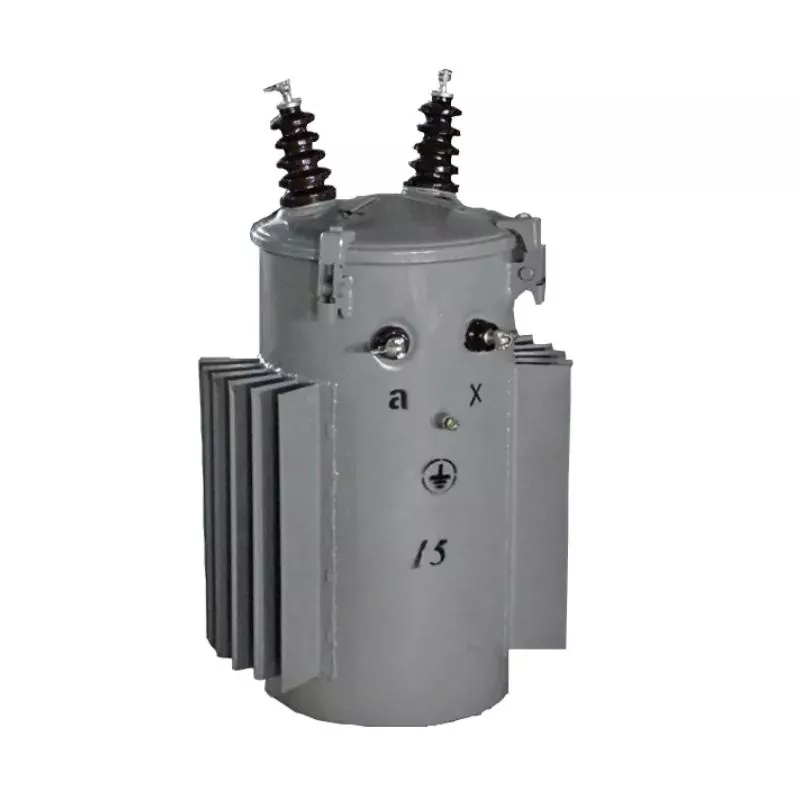

A Transformateur de pôle monophasé, également connu sous le nom detransformateur monté sur poteau monophasé, est un transformateur électrique installé sur un poteau électrique pour abaisser l'électricité haute tension des lignes de distribution aériennes à une tension inférieure adaptée aux utilisateurs finaux.

Ces transformateurs sont largement utilisés par les services publics d’électricité pour alimenter :

• Quartiers résidentiels
• Projets d'électrification rurale
• Petits bâtiments commerciaux
• Installations agricoles

Des fabricants tels queTooniqueconcevoir des transformateurs monophasés pour fournir une distribution d'énergie fiable, sûre et efficace dans diverses conditions environnementales.

2. Comment fonctionne un transformateur de pôle monophasé ?

Le principe de fonctionnement d'un transformateur à pôle monophasé est basé surinduction électromagnétique. Il convertit l’électricité haute tension et faible courant en électricité basse tension et courant élevé.

Étapes de fonctionnement de base

1. L'électricité haute tension entre dans l'enroulement primaire.
2. Un champ magnétique alternatif est créé dans le noyau.
3. Le champ magnétique induit une tension dans l'enroulement secondaire.
4. L’électricité sort à une tension inférieure adaptée aux consommateurs.

Les tensions primaires typiques vont de 6,6 kV à 34,5 kV, tandis que les tensions secondaires incluent généralement 120 V, 240 V ou 120/240 V.

3. Principaux composants et structure

Transformateurs de pôles de haute qualité deTooniqueutilisez des réservoirs scellés et des matériaux isolants de qualité supérieure pour garantir une longue durée de vie.

4. Principales spécifications techniques

• Puissance nominale : 5 kVA – 167 kVA
• Tension primaire : 6,6 kV / 11 kV / 13,8 kV / 33 kV
• Tension secondaire : 120 V/240 V/120-240 V.
• Fréquence : 50 Hz ou 60 Hz
• Méthode de refroidissement : immergé dans l’huile (ONAN)
• Type de montage : Monté sur poteau

Une bonne adéquation des spécifications est essentielle pour minimiser les pertes et maximiser l’efficacité opérationnelle.

5. Applications dans la distribution d'énergie

Les transformateurs de pôles monophasés sont indispensables dans les systèmes de distribution aérienne en raison de leur flexibilité et de leur rentabilité.

Cas d'utilisation courants

• Alimentation électrique résidentielle
• Expansion du réseau rural
• Systèmes d'éclairage public
• Fermes et systèmes d'irrigation

Ils sont particulièrement adaptés là où l’alimentation triphasée est inutile ou économiquement peu pratique.

6. Avantages des transformateurs de pôles monophasés

• Coût d'installation réduit
• Structure simple et entretien facile
• Haute fiabilité dans les environnements extérieurs
• Alimentation efficace pour les petites charges
• Conception montée sur poteau peu encombrante

Les fournisseurs de services publics préfèrent souvent cette solution pour optimiser à la fois les investissements dans les infrastructures et l’efficacité opérationnelle.

7. Normes et certifications

Un transformateur de pôle monophasé fiable doit être conforme aux normes internationales et régionales, notamment :

• CEI 60076
• IEEE C57
• Normes ANSI
• Gestion de la qualité ISO 9001

Toonique garantit que ses transformateurs respectent ou dépassent ces normes, garantissant ainsi la sécurité, les performances et la conformité réglementaire.

8. Comment choisir le bon transformateur de pôle monophasé

Liste de contrôle de sélection

1. Confirmer la demande de charge (kVA)
2. Faire correspondre la tension primaire et secondaire
3. Vérifier l'environnement d'installation
4. Vérifier la conformité aux normes locales
5. Choisissez un fabricant de confiance comme Toonique

Une sélection correcte a un impact direct sur la qualité de l’énergie, les pertes d’énergie et la durée de vie du transformateur.

9. Installation, durée de vie et maintenance

Avec une installation appropriée et une inspection de routine, un transformateur à pôle monophasé peut durer 20 à 30 ans.

Conseils d'entretien

• Vérifiez régulièrement le niveau et l'état de l'huile
• Inspecter les bagues pour déceler des fissures ou de la contamination
• Assurer une bonne mise à la terre
• Surveiller les conditions de charge

10. Foire aux questions (FAQ)

Q1 : Quelle est la différence entre les transformateurs monophasés et triphasés ?

Les transformateurs monophasés servent des charges plus petites et des réseaux plus simples, tandis que les transformateurs triphasés sont utilisés pour la distribution d'énergie à l'échelle industrielle.

Q2 : Un transformateur à pôle monophasé peut-il être utilisé dans les zones urbaines ?

Oui. Ils sont largement utilisés dans les zones urbaines et rurales où des lignes aériennes de distribution sont présentes.

Q3 : Quelle est l’efficacité d’un transformateur à pôle monophasé ?

Les conceptions modernes peuvent atteindre des niveaux d’efficacité supérieurs à 98 % dans des conditions de charge nominale.

Q4 : La personnalisation est-elle disponible ?

Oui. Des fabricants comme Toonice proposent des options personnalisées de tension, de capacité et de standard pour répondre aux besoins spécifiques du projet.

Conclusion

Compréhensionqu'est-ce qu'un transformateur pôle monophasé et comment il fonctionneest essentiel pour les services publics, les entrepreneurs et les planificateurs de projets impliqués dans la distribution d’électricité. Avec une fiabilité éprouvée, une rentabilité et une large applicabilité, ces transformateurs restent la pierre angulaire de l’infrastructure électrique moderne.

Si vous recherchez un transformateur pôle monophasé de haute qualité et conforme aux normes,Tooniquepropose des solutions professionnelles appuyées par une expertise technique et une expérience mondiale. N'hésitez pas àContactez-nousaujourd'hui pour discuter des exigences de votre projet et obtenir l'assistance d'experts.
