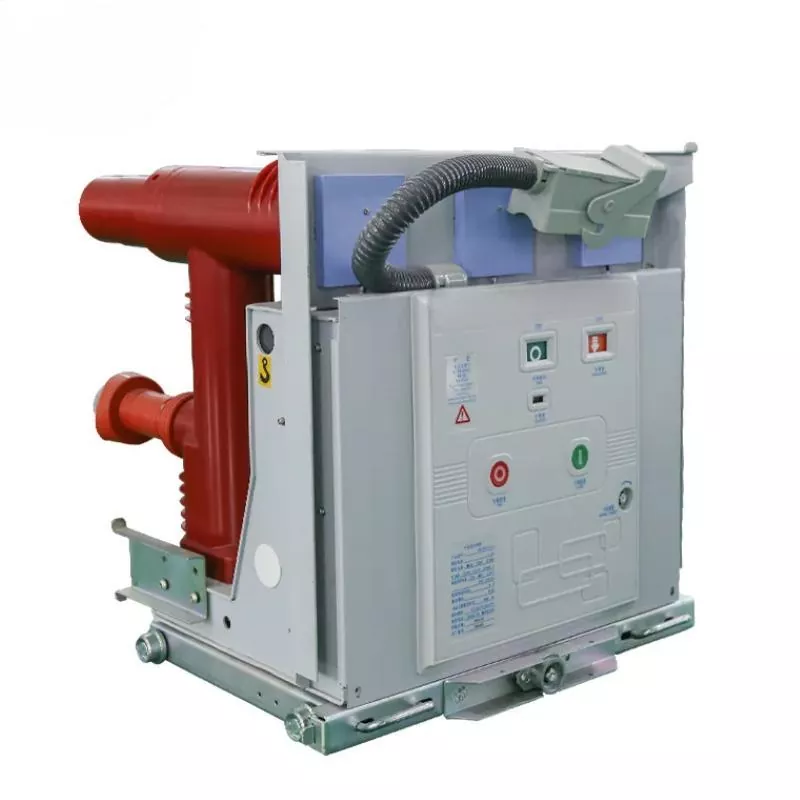

Qu'est-ce qu'un disjoncteur à vide VCB ?
Toonique fabrique et fournitDisjoncteur à vide VCBsolutions conçues pour les applications de distribution d'énergie moyenne tension où une commutation fiable, une protection électrique, un fonctionnement fréquent et une maintenance réduite sont importants. Selon les informations produit du fabricant, ces disjoncteurs conviennent aux systèmes CA triphasés intérieurs et peuvent être utilisés dans les entreprises industrielles et minières, les centrales électriques, les sous-stations et autres réseaux de distribution.
Un VCB utilise le vide comme moyen d'extinction de l'arc. Les contacts électriques sont enfermés dans une ampoule à vide scellée. Lorsque le disjoncteur s'ouvre pendant une commutation normale ou une condition de défaut, les contacts se séparent et l'environnement sous vide aide à supprimer l'arc électrique.
Cette construction élimine le besoin d'huile conventionnelle comme moyen d'extinction d'arc et prend en charge une conception compacte et relativement légère. Il contribue également à de faibles besoins de maintenance, à un faible bruit de fonctionnement et à une longue durée de vie électrique.
Pour les acheteurs évaluant des équipements de commutation moyenne tension, le disjoncteur à vide Toonice VCB mérite donc d'être envisagé lorsque l'application nécessite des performances d'interruption fiables combinées à une capacité de commutation fréquente.
Comment fonctionne un disjoncteur à vide VCB ?
Le principe de fonctionnement d'un VCB est relativement simple, mais ses performances dépendent d'une conception mécanique et électrique précise. L'action de commutation principale a lieu à l'intérieur de l'ampoule à vide, où les contacts sont isolés des conditions atmosphériques.
- Fonctionnement normal :Les contacts électriques restent fermés, permettant au courant de circuler dans le circuit.
- Commande d'ouverture :Lorsqu'une commande de commutation ou de protection est reçue, la commande sépare les contacts.
- Formation d'arcs :Un arc temporaire peut se former lorsque les contacts se séparent, mais l'environnement sous vide limite un arc soutenu.
- Extinction des arcs :L'arc s'éteint rapidement à mesure que le courant s'approche de son point zéro naturel.
- Récupération diélectrique :La force d'isolation à travers l'espace de contact se rétablit rapidement, aidant ainsi à empêcher l'arc de se réamorcer.
Une caractéristique importante est l'espace de contact relativement petit. Les informations techniques de Toonice indiquent qu'un VCB de 10 kV peut avoir un espace de contact d'environ 10 mm. Une course de contact compacte réduit le travail mécanique requis pendant le fonctionnement et peut contribuer à une durée de vie mécanique plus longue.
Quels sont les principaux avantages de la technologie VCB ?
La technologie d'interruption sous vide est devenue une solution importante pour la distribution moyenne tension, car elle combine une interruption efficace en cas de panne avec un environnement d'exploitation relativement simple. Les principaux avantages comprennent :
- Faible entretien :L'ampoule à vide scellée ne nécessite pas d'entretien de routine avec un agent d'extinction d'arc comparable aux systèmes à base d'huile.
- Construction compacte :La faible course des contacts et la conception compacte de l'interrupteur contribuent à réduire la taille globale de l'équipement.
- Extinction rapide de l'arc :La période d'arc est courte et se situe généralement autour d'un demi-cycle, selon les informations produit du fabricant.
- Récupération diélectrique rapide :La récupération rapide de la résistance de l'isolation permet une interruption fiable des courants de défaut.
- Longue durée de vie électrique :L'usure réduite des contacts permet au disjoncteur de prendre en charge des opérations de commutation répétées.
- Faible bruit de fonctionnement :Les VCB peuvent convenir aux installations où le bruit doit être minimisé.
- Fonctionnement sans huile :L'interruption du vide évite l'utilisation d'huile comme moyen d'extinction de l'arc.
- Conception compacte et légère :Cela peut simplifier l’intégration dans un appareillage moyenne tension approprié.
- Capacité de commutation de charge capacitive :Les VCB peuvent être appliqués à des applications de commutation de charge capacitive appropriées lorsque la conception complète du système le prend en charge.
| Facteur de performance | Caractéristique VCB | Avantage pratique |
|---|---|---|
| Moyen d'extinction d'arc | Vide | Interruption sans huile et besoins de maintenance réduits |
| Espace de contact | Environ 10 mm pour un exemple 10 kV | Mécanisme de commande compact et course mécanique plus courte |
| Temps d'arc | Généralement environ un demi-cycle | Réponse rapide aux interruptions |
| Durée de vie électrique | L'interruption du courant nominal peut dépasser 5 000 opérations | Convient aux applications de commutation fréquentes |
| Interruption à pleine capacité | Environ 30 à 50 opérations selon les informations sur le produit | Prend en charge les interruptions de panne répétées dans les limites spécifiées |
| Entretien | Faible | Charge de travail de maintenance réduite tout au long du cycle de vie de l'équipement |
Remarque : Les valeurs électriques réelles, l'endurance, la capacité d'interruption, le niveau d'isolation et les exigences d'installation doivent toujours être vérifiées par rapport au modèle VCB spécifique et aux normes applicables.
Où est utilisé un disjoncteur à vide VCB ?
Un disjoncteur à vide VCB est particulièrement adapté aux systèmes de distribution moyenne tension où les équipements électriques nécessitent un contrôle et une protection fiables. Les applications typiques incluent :
- Installations industrielles :Protection et commutation des départs moyenne tension, des moteurs, des transformateurs et des équipements de distribution.
- Opérations minières :Convient aux systèmes de distribution d'énergie qui nécessitent des performances de commutation robustes et répétées.
- Centrales électriques :Utilisé pour contrôler et protéger des circuits électriques moyenne tension sélectionnés.
- Sous-stations :Intégré dans des agencements d'appareillage appropriés pour les fonctions de distribution et de protection.
- Réseaux de distribution :Utilisé là où une commutation fiable et une interruption en cas de panne sont essentielles.
- Systèmes d’énergie renouvelable :Des configurations VCB appropriées peuvent être utilisées dans les systèmes de distribution éoliens et photovoltaïques, sous réserve de la conception du système et des exigences environnementales.
Les informations produit fournies par Toonice décrivent l'équipement VCB pour les systèmes CA triphasés intérieurs dans la plage 3 à 10 kV et indiquent également que les disjoncteurs à vide sont utilisés sur des plages de tension telles que 11 à 33 kV. Cela signifie que les acheteurs doivent confirmer la tension nominale exacte et la configuration du modèle sélectionné plutôt que de traiter ces gammes comme des spécifications universelles.
Quelles conditions de fonctionnement faut-il prendre en compte ?
Une sélection environnementale correcte est essentielle pour un fonctionnement fiable des disjoncteurs moyenne tension. La température, l'humidité, l'altitude, les interférences électromagnétiques, les vibrations et les chocs peuvent tous affecter les performances de l'équipement et la fiabilité de l'isolation.
| Condition | Exigence de référence | Considération de sélection |
|---|---|---|
| Température de fonctionnement | Généralement -40°C à +40°C | Confirmez la température nominale du modèle réel et la configuration intérieure/extérieure. |
| Température de stockage | -40°C à +85°C | Tenez compte des conditions d’entrepôt et de transport. |
| Humidité relative | Moyenne quotidienne ≤95 % ; moyenne mensuelle ≤90% | Utilisez une protection contre l'humidité là où de la condensation peut se produire. |
| Altitude | Généralement référencé jusqu'à 1 000 à 2 000 m | Les installations à haute altitude peuvent nécessiter des considérations particulières en matière d’isolation et d’étanchéité. |
| EMI | Interférence potentielle de la foudre et des convertisseurs | Envisagez des mesures de blindage, de mise à la terre et de filtrage. |
| Vibrations et chocs | Dépend de l'application | Évaluer les conditions mécaniques, en particulier dans les zones extérieures ou sismiques. |
Pour les projets présentant une humidité élevée, des températures extrêmes, une altitude élevée ou des vibrations importantes, les équipes d'achat doivent communiquer les conditions complètes du site au fabricant du VCB avant la sélection finale du modèle.
Comment sélectionner le bon VCB ?
Le choix d’un VCB ne devrait pas se limiter à comparer les prix d’achat. Le disjoncteur doit correspondre aux caractéristiques électriques et aux conditions environnementales de l'ensemble du système de distribution d'énergie.
- Confirmer la tension nominale :Sélectionnez un disjoncteur adapté à la tension du système et au niveau d'isolation requis.
- Vérifiez le courant nominal :Assurez-vous que le courant nominal continu répond à la charge maximale attendue.
- Évaluer les exigences en matière de court-circuit :Le pouvoir de coupure doit être adapté au courant de défaut présumé.
- Pensez à changer de fréquence :Les applications de commutation fréquentes nécessitent une endurance mécanique et électrique adaptée.
- Vérifiez la configuration de l'installation :Confirmez si le disjoncteur sera installé dans une disposition d'armoire appropriée à montage moyen, à double couche ou fixe.
- Évaluer les conditions environnementales :La température, l'humidité, l'altitude, les vibrations et les interférences électromagnétiques doivent être prises en compte avant de commander.
- Vérifiez les exigences de contrôle :Confirmez que le mécanisme de commande et le circuit de commande sont compatibles avec l'ensemble du système de commutation.
- Consultez le support du fabricant :La documentation technique, les conseils d'installation, les pièces de rechange et le support après-vente peuvent affecter les coûts d'exploitation à long terme.
Pour les équipes achats à la recherche d'unFabricant ou fournisseur chinois de VCB, la documentation technique et le support applicatif sont particulièrement importants. Un fournisseur fiable doit être en mesure d'aider les acheteurs à vérifier la puissance électrique, la configuration de l'installation, les conditions environnementales et l'application prévue avant la production ou l'expédition.
Foire aux questions sur le disjoncteur à vide VCB
Quel est l'objectif principal d'un disjoncteur à vide VCB ?
Un VCB est utilisé pour contrôler et protéger les circuits électriques moyenne tension. Il peut interrompre les courants de charge normaux et les courants de défaut dans les limites de ses valeurs électriques spécifiées tout en utilisant une ampoule à vide scellée pour l'extinction de l'arc.
Pourquoi un VCB utilise-t-il le vide comme moyen d'extinction d'arc ?
Le vide fournit un environnement isolant solide après la séparation des contacts et aide à supprimer rapidement l'arc électrique. Cela permet une construction compacte, de faibles besoins de maintenance et des performances d'interruption fiables.
Un VCB est-il adapté aux commutations fréquentes ?
Oui. La technologie VCB est bien adaptée aux applications nécessitant un fonctionnement répété car l'usure des contacts lors d'une interruption de courant est relativement faible. Les informations produit de Toonice indiquent des performances de coupure de courant nominal supérieures à 5 000 opérations pour son produit référencé.
Quelle plage de tension un VCB peut-il couvrir ?
La plage de tension appropriée dépend du modèle spécifique. Toonice décrit les applications VCB, notamment les systèmes CA triphasés intérieurs de 3 à 10 kV, et fait référence à des applications plus larges telles que 11 à 33 kV. Les acheteurs doivent confirmer la tension nominale exacte du modèle sélectionné avant l'achat.
Un disjoncteur à vide nécessite-t-il un entretien régulier ?
Les VCB nécessitent généralement moins d'entretien du moyen d'extinction d'arc car l'interrupteur est scellé et utilise le vide plutôt que l'huile. Cependant, l'ensemble complet du disjoncteur et de l'appareillage de commutation nécessite toujours une inspection, des tests, des vérifications mécaniques et un entretien appropriés conformément aux instructions du fabricant et aux normes électriques applicables.
Les VCB peuvent-ils être utilisés dans les systèmes de distribution d’énergie renouvelable ?
Des VCB appropriés peuvent être intégrés dans les systèmes de distribution éoliens et photovoltaïques. Cependant, les concepteurs doivent évaluer les conditions transitoires, les interférences électromagnétiques, la coordination de la protection, l'exposition environnementale et les caractéristiques électriques de l'ensemble du système.
Conclusion
Un disjoncteur à vide VCB combine une technologie d'interruption sous vide, une construction compacte, une extinction rapide de l'arc, de faibles exigences de maintenance et une forte endurance de commutation, ce qui en fait une solution efficace pour de nombreuses applications de distribution d'énergie moyenne tension. Pour les installations industrielles, les sous-stations, les installations électriques, les opérations minières et les systèmes d'énergie renouvelable appropriés, la sélection du bon VCB nécessite une évaluation minutieuse de la tension, du courant, du niveau de défaut, de la fréquence de commutation, de la configuration de l'installation et des conditions environnementales. Si vous recherchez un VCB fiable pour un nouveau projet ou remplacez un équipement de protection moyenne tension existant,Contactez-nouschez Toonice pour discuter de votre application, des exigences techniques et de la solution de disjoncteur à vide VCB appropriée.
