Sous-station de préfabrication de type américain

Connu comme l’un des fabricants et fournisseurs de sous-stations de préfabrication de type américain les plus compétitifs, nous avons notre propre usine et nous pouvons vous fournir non seulement les produits les plus récents conçus dans un style à la mode, mais également une liste de prix et un devis. Le boîtier de la sous-station de préfabrication de type américain est principalement composé d'une base, de panneaux latéraux, de panneaux de séparation, de portes et d'un couvercle supérieur. L'intérieur est divisé en trois chambres : haute tension, transformateur et basse tension.

La chambre haute tension adopte une conception compacte et fiable avec des fonctions complètes de verrouillage anti-erreur de fonctionnement, garantissant une fiabilité élevée et une maintenance facile. Il peut être équipé de commutateurs de charge aux bornes, d'un appareillage de commutation de réseau en boucle et d'autres dispositifs de commutation haute tension.

La chambre du transformateur peut accueillir des transformateurs immergés dans l'huile ou de type sec d'une capacité allant jusqu'à 1 600 Kvar et d'une tension nominale de 12/0,4 KV. Equipé de filets de protection d'isolation, il favorise une ventilation naturelle ou forcée. Des contrôleurs de température automatiques en option, une surveillance de la température ambiante et des dispositifs de ventilation qui s'allument/s'éteignent automatiquement sont disponibles selon les besoins.

La chambre basse tension comprend des configurations standard pour la distribution d'énergie, la mesure et la compensation de puissance réactive. Il peut être personnalisé pour concevoir des circuits de contrôle secondaires et le nombre de lignes sortantes en fonction des exigences du projet.

Fonctionnalités et applications

Entièrement isolé, entièrement fermé, sans entretien, assurant de manière fiable la sécurité personnelle ;

Structure compacte, le volume ne représente que 1/3 à 1/5 du transformateur de style européen de même capacité, avec une faible hauteur ;

Peut adopter une structure en boîte divisée pour éviter la contamination de l'huile dans le réservoir d'huile du transformateur ;

Le côté haute tension adopte des fusibles doubles pour une protection complète, réduisant considérablement le coût ;

Peut être utilisé dans un réseau ou un terminal en boucle, et la tête de câble peut être branchée et retirée de manière urgente à un courant de charge de 200 A ;

Le boîtier adopte un panneau composite double couche de type nid d'abeille, qui a pour fonction d'isoler et de dissiper la chaleur ;

Le côté basse tension est équipé d'un protecteur électronique contre les pertes de phase. Lorsqu'une tension anormale se produit dans le système, il peut rapidement déconnecter le commutateur principal entrant ;

L'interrupteur de charge immergé côté huile haute tension ou l'interrupteur de charge SF6 peuvent être motorisés et jetés les bases de la réalisation de l'automatisation du réseau de distribution ;

Adopte des transformateurs de la série S11 aux performances immergées dans l'huile S9 ou supérieures.

La sous-station de préfabrication de type américain Toonice (sous-stations intégrées de la série ZGS13) présente un faible encombrement, une installation et une maintenance faciles, un faible bruit, de faibles pertes, une conception antivol, une protection complète et une forte capacité de surcharge. Ils conviennent aux applications dans les nouvelles zones résidentielles, les ceintures vertes, les parcs, les gares, les hôtels, les chantiers de construction, les aéroports et autres emplacements similaires.

Environnement d'utilisation

1. Altitude : ne dépassant pas 1 000 m ;

2. Température ambiante : -35℃ ~ +40℃ ;

3. Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;

4. Site d'installation : un endroit exempt d'incendie, de risques d'explosion, de gaz chimiquement corrosifs, avec une bonne ventilation et une inclinaison du sol ne dépassant pas 3° ;

Remarque : lorsque vous commandez ce produit au-delà des conditions spécifiées ci-dessus, veuillez consulter notre société.

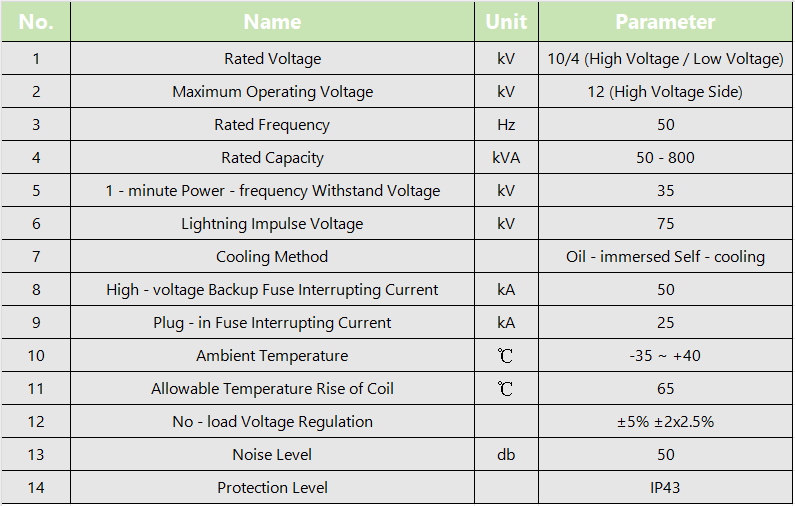

Paramètre technique

La sous-station de préfabrication de type américain offre des fonctionnalités avancées et des applications polyvalentes, ce qui en fait une solution précieuse pour les besoins modernes de distribution électrique et de gestion de l'énergie.
