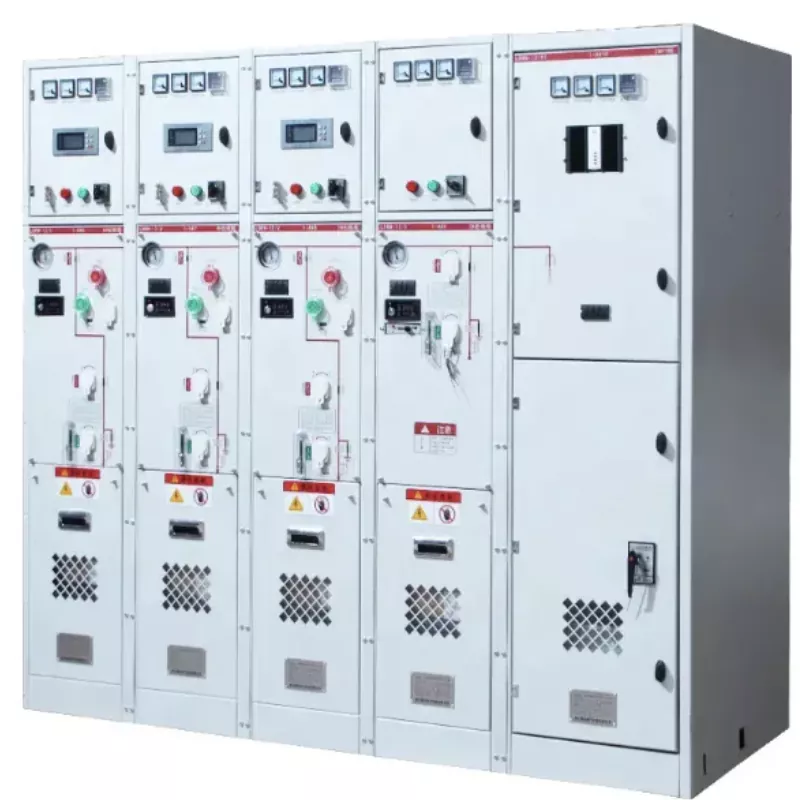

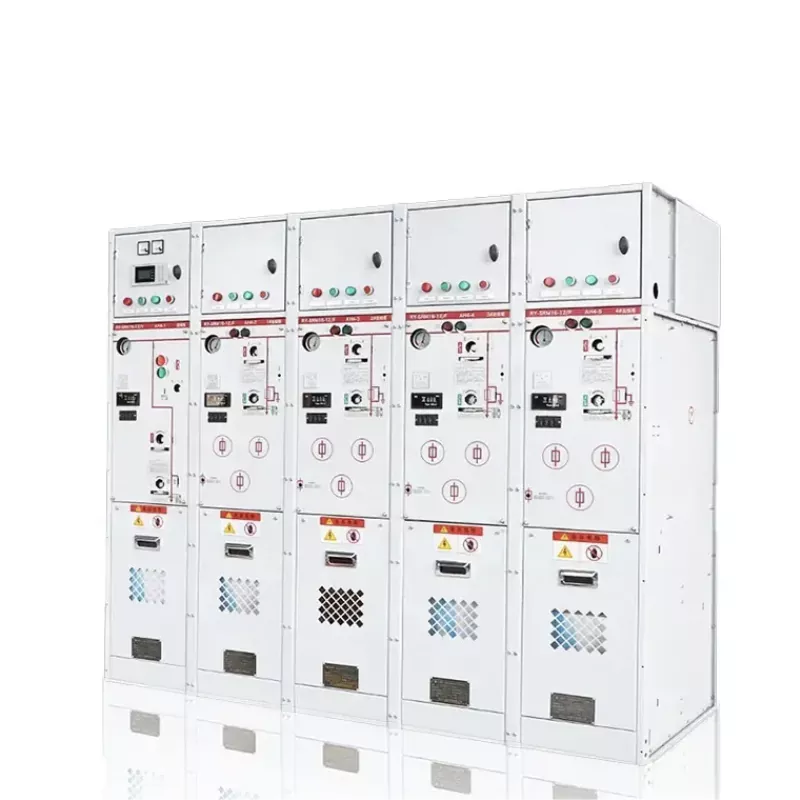

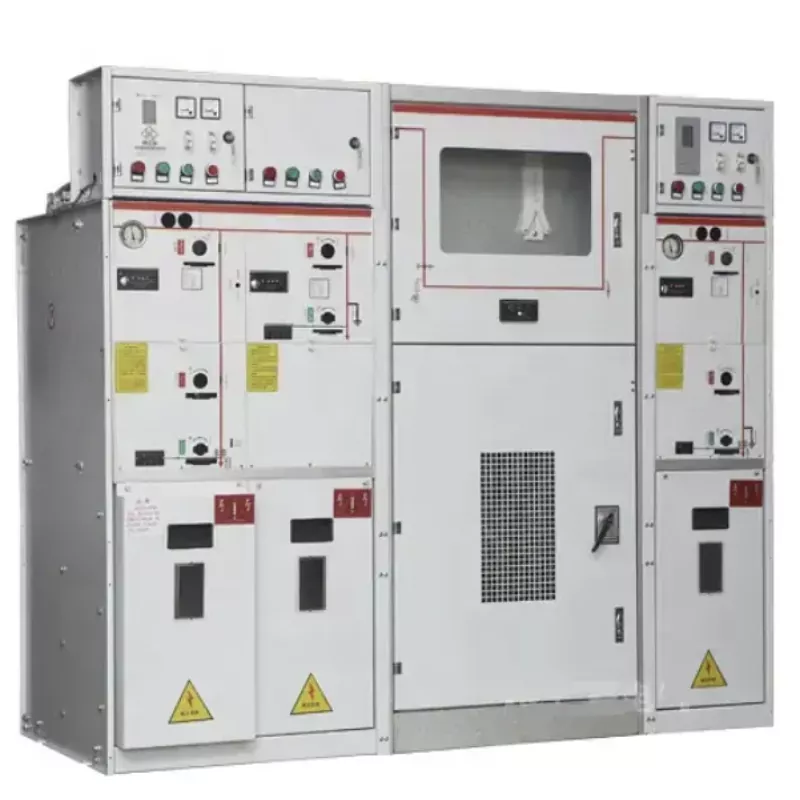

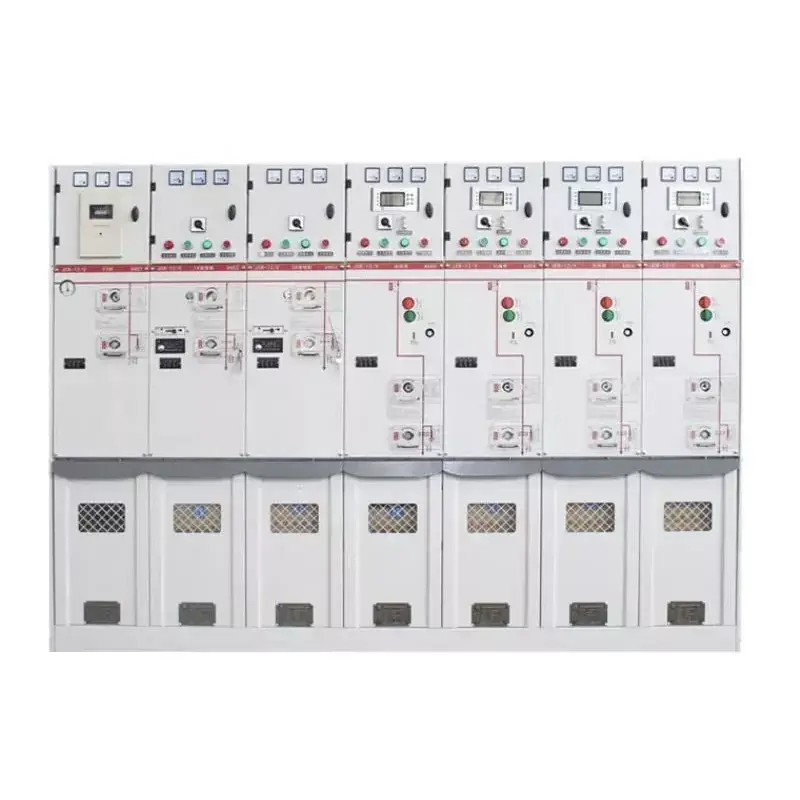

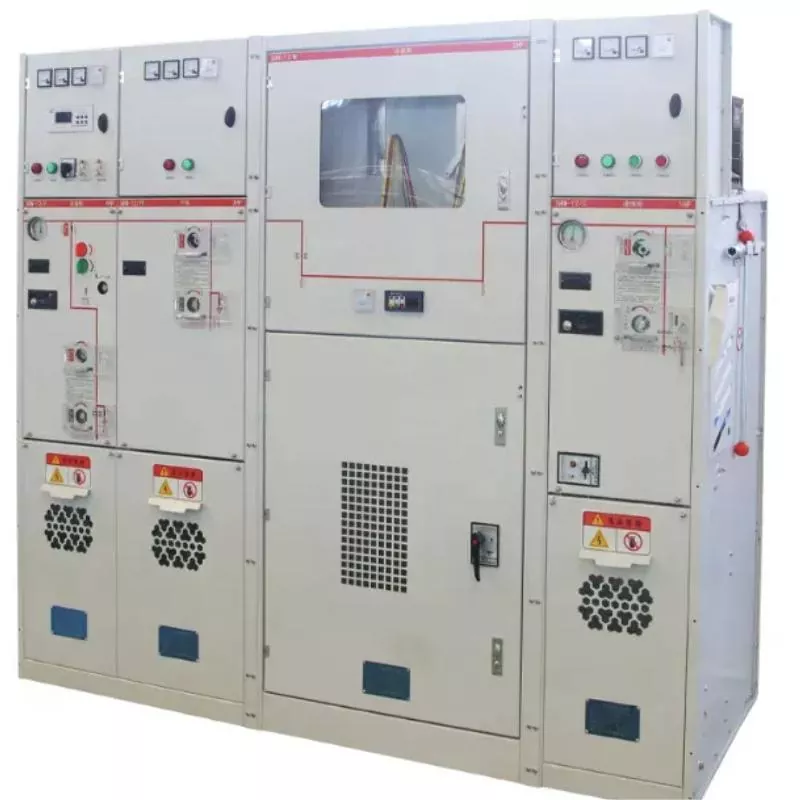

Appareillage de commutation en métal fermé à gaz

L'appareillage de commutation isolée du gaz de Toonice (SIG) adopte la conception modulaire et est équipé d'un système d'isolation en gaz SF6 entièrement scellé, garantissant un fonctionnement stable de l'équipement dans une large plage de température de -40 ℃ à + 55 ℃, avec une résistance à l'isolation augmentée de 30% par rapport à l'équipement traditionnel. Le produit a dépassé la certification internationale IEC 62271-200, avec une durée de vie mécanique de plus de 30000 cycles et un taux de fuite annuel inférieur à 0,5%. S'appuyant sur les processus de fabrication de précision développés indépendamment, tout en garantissant le niveau de protection IP67, le coût est réduit de 15% à 20% par rapport aux produits similaires. Les services de personnalisation ODM / OEM à l'appui, les fonctions à valeur ajoutée telles que les modules de surveillance intelligents et les protocoles de communication IoT peuvent être fournis en fonction des besoins.

envoyer une demande

Description du produit

Les produits d'appareillage en métal isolés en métal isolés NSRM sont largement utilisés dans les systèmes de distribution de 10 à 35 kV et sont les produits de commutation préférés pour divers systèmes de transformation et de distribution d'énergie des utilisateurs urbains et ruraux.

L'appareillage de commutation adopte un mode unitaire modulaire, qui peut être combiné en fonction de différentes fins; Il existe deux principaux types de combinaisons d'unités fixes et d'unités extensibles, qui répondent aux besoins d'utilisation flexibles de diverses sous-stations de commutation compacte.

Le gardien de commutation en métal fermé à gaz NSRM est un système entièrement scellé, avec ses composants et interrupteurs chargés enfermés dans un corps en acier inoxydable. L'ensemble du dispositif de commutation n'est pas affecté par les conditions environnementales externes, assurant la fiabilité opérationnelle et la sécurité personnelle. Et il a obtenu un fonctionnement sans maintenance. En sélectionnant des bus extensibles, toute combinaison peut être réalisée pour atteindre la modularité complète. L'expansion de l'isolation et du blindage de la sécurité des barres de barre assure la fiabilité et la sécurité.

Le gardien de commutation en métal fermé à isolation en gaz NSRM peut également fournir des solutions d'automatisation basées sur la télévision, formant le concept de commutateurs intelligents et minimisant la charge de travail d'installation et de mise en service sur place.

Le gardien de commutation en métal fermé à gaz NSRM est divisé en configuration standard non extensible et configuration standard extensible. En raison de sa combinaison de modules complets et demi et d'auto-évolutivité, il a une flexibilité extrêmement particulière.

Le gardien de commutation en métal isolé du gaz NSRM est conforme aux normes GB. La durée de vie de conception pour le fonctionnement dans des conditions intérieures (20 ° C) dépasse 30 ans.

Fonctionnalité:

1. Description technique

Le gardien de commutation en métal fermé à isolation à gaz NSRM est installé sur un cadre de feuille galvanisé, avec l'unité de commutation à l'intérieur d'une boîte à gaz SF6 en plaque en acier inoxydable résistant à la corrosion et non magnétique de 3 mm d'épaisseur. Le réservoir de gaz SF6 est un "système de pression scellé" qui peut fonctionner pendant 30 ans dans des conditions de travail normales. La pression du gaz SF6 pendant le fonctionnement normal est de 0,15 à 0,4 bar. La boîte à gaz est équipée d'un dispositif de libération de pression pour s'assurer que le gaz peut être libéré du bas ou de l'arrière lorsque la pression est trop élevée.

2. Unité de commutation

Le commutateur de charge adopte une méthode de double rupture rotative coaxiale, qui coopère avec la plaque coulissante à travers le même trou de fonctionnement pour le fonctionnement cinétique. Par conséquent, l'interrupteur ne peut être que dans l'un des trois états de «fermeture, ouverture et mise à la terre» à tout moment, évitant complètement la mauvaise opération.

3. Mécanisme de fonctionnement

Le mécanisme de fonctionnement de l'interrupteur est installé à l'avant de la boîte à air et a subi un traitement spécial pour empêcher la rouille et la corrosion. Il est pratique pour le fonctionnement et la maintenance manuels et l'opératio électrique facile à réaliser

Applications de l'appareillage de commutation en métal fermé à gaz à gaz

1. SUPFAT URBAIN: Convient aux environnements urbains avec un espace limité, la conception modulaire réduit l'empreinte et la structure entièrement scellée assure un fonctionnement sûr.

2. Distribution de l'énergie de l'entreprise industrielle: répond aux exigences de scénarios de charge élevée tels que la métallurgie et la pétrochimie, avec un niveau de protection IP67 pour résister à des conditions de travail sévères telles que la poussière et la corrosion.

3. Alimentation électrique pour le transport ferroviaire: prend en charge les exigences de commutation à haute fréquence pour les métros, les trains à grande vitesse, etc., avec une durée de vie mécanique de plus de 30000 fois, assurant la continuité de l'alimentation électrique.

4. Nouvel accès à l'énergie: équipement connecté au réseau d'énergie distribué tel que l'énergie éolienne et le photovoltaïque, avec une large plage de températures (-40 ℃ ~ + 55 ℃) adaptabilité pour assurer un fonctionnement stable dans des environnements complexes.

5. Smart Grid Mosed: intégrer des modules de surveillance intelligents avec des protocoles IoT pour atteindre la surveillance à distance de l'état de l'appareil et améliorer l'efficacité de la gestion numérique du réseau électrique.

6. Plateforme éolienne offshore: Convient aux environnements marins difficiles tels que le spray salin et l'humidité élevée, la structure entièrement scellée résiste efficacement à la corrosion et assure une alimentation continue pour le développement d'énergie offshore.

7. Alimentation et distribution d'électricité du centre de données: Soutenir la demande de charge à haute densité, les modules de surveillance intelligents offrent un avertissement en temps réel des défauts potentiels pour garantir une alimentation stable pour les infrastructures critiques.

8. Distribution de puissance souterraine dans les mines: niveau de protection IP67 pour résister à la poussière, à la pulvérisation d'eau et aux vibrations mécaniques, la conception modulaire facilite l'installation et l'entretien rapide dans les espaces souterrains étroits.

9. Alimentation électrique pour les immeubles de grande hauteur: la structure compacte économise l'espace vertical, la conception sismique répond aux exigences de vibration de grande hauteur et assure une alimentation sûre et fiable pour le complexe.

10. Système d'alimentation de base militaire: Capacité d'interférence anti-électromagnétique forte, conception entièrement scellée pour éviter les risques de dommages externes, soutenant le fonctionnement stable des installations militaires 24h / 24.
