Appareillage de commutation à anneau fermé en métal AC d'intérieur XGN15

TOONICE est l'un des principaux fabricants et fournisseurs. Nous fournissons des appareillages de commutation à anneau fermé en métal pour intérieur AC XGN15 de haute qualité aux grossistes du monde entier. Nous avons les modèles les plus récents à des prix bon marché. L'appareillage de commutation à anneau fermé en métal AC d'intérieur XGN15 de TOONICE utilise un interrupteur de charge SF6 et une combinaison de fusibles d'interrupteur de charge comme interrupteur principal, et l'ensemble de l'armoire adopte une isolation de l'air, adaptée à l'automatisation de la distribution. Il s'agit d'un ensemble complet d'équipements de distribution compact et extensible. Il peut être largement utilisé dans la construction et la rénovation de réseaux électriques urbains, adapté aux systèmes de distribution dans les entreprises industrielles et minières, les immeubles de grande hauteur, les zones résidentielles, les hôpitaux, les écoles, les parcs, etc. Il est principalement utilisé pour recevoir et distribuer l'énergie électrique, principalement pour l'alimentation électrique du réseau en anneau et l'alimentation électrique des bornes, et convient également à l'installation dans des sous-stations préfabriquées.

Environnement de travail :

Température ambiante : +4500T

Humidité relative :

Moyenne quotidienne < 95 %

Moyenne mensuelle < 90%

Altitude :<1000m

Antichoc : niveau 8

* Vibrations et chocs sévères, ainsi qu'aucun incendie, corrosion chimique, emplacement à risque d'explosion

Appliquer la norme :

GB 3960-2006          "Appareillage de commutation et équipement de contrôle sous enveloppe métallique 3,6 kVw40,5kV AC"

CEI 60298-1990       "Appareillage de commutation et de contrôle sous enveloppe métallique CA avec une tension nominale supérieure à 1 kV à 52 kV et inférieure »

GB/T11022-2011                                           Exigences techniques communes pour les normes sur les appareils de commutation et les équipements de contrôle à haute tension »

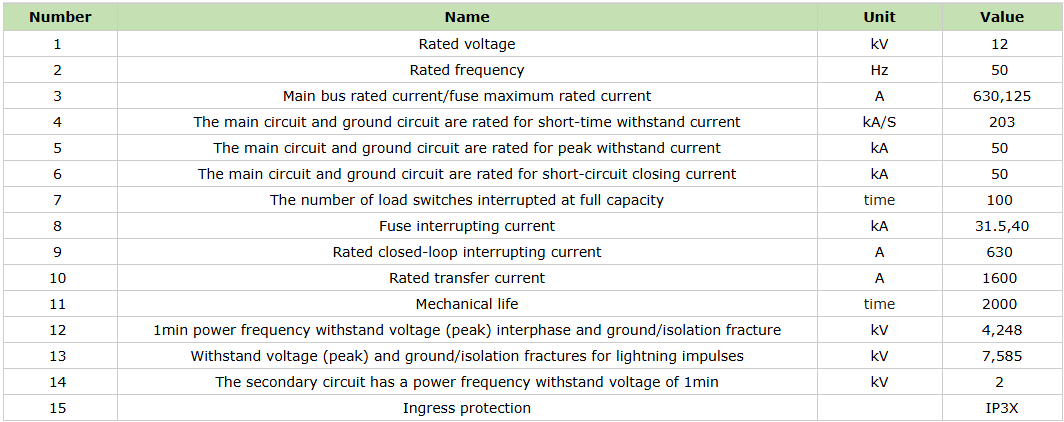

Paramètres techniques :

Caractéristiques du produit :

L'unité principale de l'anneau 1.SF6 est facile à combiner et à étendre, avec un petit volume, sûre et fiable ;

2. En utilisant le gaz SF6 comme moyen d'isolation et d'extinction d'arc, la méthode d'extinction d'arc rotatif à champ magnétique constant garantit que sa capacité d'extinction d'arc n'est pas affectée par l'ampleur du courant d'arc, avec de bonnes performances de rupture, une faible surtension, une longue durée de vie électrique et une chambre d'extinction d'arc sans entretien ;

3.Il peut avoir trois postes de travail, des fonctions multiples et peut être équipé de manomètres miniaturisés ;

4. Simple à utiliser, mécanisme de fonctionnement et mécanisme de verrouillage hautement fiables ;

5. Après avoir réussi le test de rupture nominal de la pression nulle du gaz SF6, la marge fonctionnelle est grande et la possibilité est extrêmement élevée ;

6. L'interrupteur de mise à la terre a des capacités d'ouverture et de fermeture en court-circuit conformes aux normes nationales ;

7. L'armoire est constituée de plaques de zinc revêtues d'aluminium importées, estampées et formées, en utilisant une structure assemblée robuste et résistante à la déformation.

Structure du produit :

1.structure globale

L'unité principale de l'anneau est composée d'une salle de jeux de barres, d'un interrupteur de charge (ou d'une salle de disjoncteurs), d'une salle de câbles, d'un mécanisme de commande, d'un mécanisme de verrouillage, d'une salle de contrôle basse tension et d'un circuit de mesure ou de comptage. Chaque compartiment est divisé par des plaques d'acier pour éviter les défauts affectant les pièces adjacentes.

2. compartiment jeu de barres

La salle des jeux de barres est disposée en haut de l'armoire, où les jeux de barres principaux sont connectés entre eux et traversent toute la rangée d'appareillage. Le jeu de barres est disposé horizontalement et peut être facilement agrandi.

3. Salle de commutation principale

Salle de commutation de charge : Un interrupteur de charge est installé dans la salle de commutation. La coque de l'interrupteur de charge est en résine époxy moulée et remplie de gaz SF6 comme moyen d'extinction d'arc et d'isolation. Il y a deux embouts en plastique transparent pressé à chaud à l'extrémité de sortie de l'arbre de commande, à travers lesquels l'état du contact peut être observé. Des densimètres de gaz SF6 ou des densimètres de gaz avec contacts d'alarme peuvent être installés dans la salle de commande selon les exigences du client.

Salle des disjoncteurs : La salle des disjoncteurs est située au milieu de l'armoire et peut être équipée de disjoncteurs à vide spécialisés ou de disjoncteurs SF6 selon les besoins du client. Son pouvoir de coupure permet de répondre aux opérations normales de commutation et de dérivation des réseaux, ainsi que de couper les courants de court-circuit dans des situations particulières. Les disjoncteurs à vide sont particulièrement adaptés au fonctionnement fréquent des systèmes de réseau. Le disjoncteur est équipé d'un mécanisme à ressort doté d'une fonction de réenclenchement, d'un fonctionnement fiable et d'une longue durée de vie.

4. Salle des câbles

La salle de câbles est principalement utilisée pour la connexion des câbles, permettant de connecter des câbles unipolaires ou tripolaires à l'aide de la tête de câble non blindée la plus simple. Dans le même temps, le grand espace peut également accueillir des composants tels que des parafoudres, des transformateurs de courant et des interrupteurs de mise à la terre. Conçue selon les normes, la porte de l'armoire est dotée de fenêtres d'observation et de dispositifs de verrouillage de sécurité, et le sol de la salle de câbles est équipé de couvercles d'étanchéité et de serre-câbles de taille appropriée avec supports. Le cadre avant du plancher de la salle de câbles peut être retiré pour faciliter l'installation des câbles.

5. Mécanisme de fonctionnement, mécanisme de verrouillage et salle de contrôle basse tension

La chambre basse tension avec verrouillage sert également de panneau de commande. La salle basse tension est équipée d'un mécanisme à ressort avec indicateurs de position et dispositifs de verrouillage mécaniques, ainsi que de contacts auxiliaires, de bobines de déclenchement, de mécanismes de déclenchement d'urgence, de dispositifs d'affichage capacitifs en direct, de serrures à clé et de dispositifs de commande électriques. Dans le même temps, l'espace de la salle basse tension peut également être utilisé pour installer des circuits de commande, des instruments d'enregistrement et des relais de protection. L'armoire de 750 mm de large dispose de deux salles basse tension identiques pouvant accueillir davantage d'accessoires.

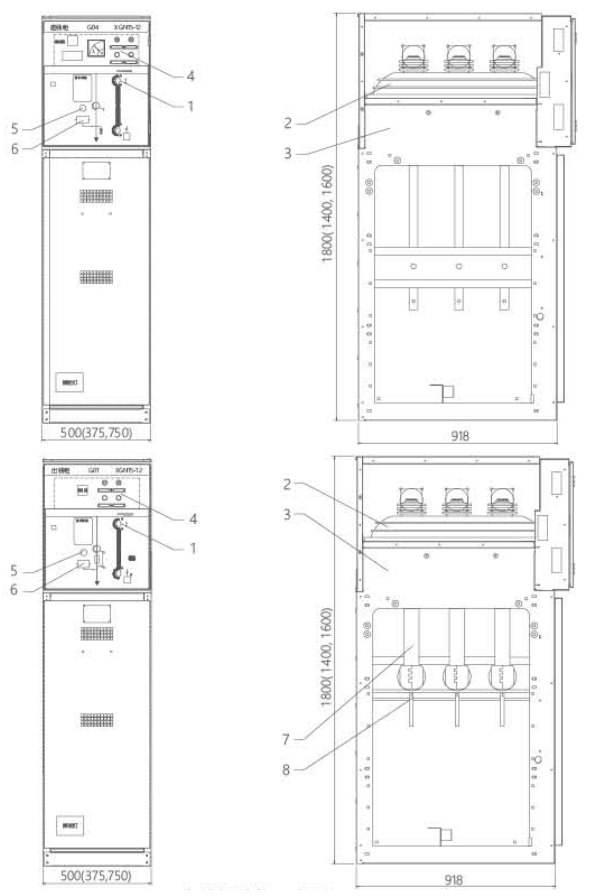

Schéma structurel

Applications :

1. Systèmes de distribution d'énergie : utilisés dans les réseaux de distribution d'énergie pour contrôler et protéger les circuits électriques, garantissant une alimentation électrique stable et fiable.

2. Installations industrielles : appliqué dans les environnements industriels pour gérer les circuits haute tension et assurer une protection efficace des machines et des équipements.

3. Bâtiments commerciaux : installés dans des bâtiments commerciaux pour gérer la distribution électrique à haute tension et améliorer la sécurité du système.

4. Sous-stations : utilisées dans les sous-stations électriques pour commuter et isoler les circuits haute tension, garantissant ainsi un fonctionnement sûr et efficace.

5. Installations d'énergie renouvelable : utilisées dans les systèmes d'énergie renouvelable, tels que les parcs solaires et éoliens, pour gérer la distribution d'énergie et protéger les composants haute tension.

6. Entreprises de services publics : Utilisé par les entreprises de services publics pour contrôler et protéger les réseaux électriques, garantissant ainsi une alimentation électrique fiable et la stabilité du système.

7. Salles d'appareillage : intégrées aux salles d'appareillage pour gérer et contrôler la distribution électrique dans des espaces confinés.

8. Centres de données : appliqués dans les centres de données pour gérer la distribution d'énergie haute tension et assurer la sécurité et la fiabilité des équipements électroniques critiques.

L'appareillage de commutation à anneau fermé en métal AC XGN15Indoor offre des solutions robustes, fiables et efficaces pour gérer les systèmes électriques haute tension dans diverses applications. Ses fonctionnalités avancées et sa construction durable en font un élément clé des systèmes modernes de distribution d’énergie et de protection.
