Appareillage de commutation débrochable basse tension GCK

Toonice est l'un des principaux fabricants et fournisseurs. L'appareillage de commutation débrochable basse tension GCK de Toonice est composé de deux parties : l'armoire du centre de distribution d'énergie (PC) et l'armoire du centre de commande du moteur (MCC). Il s'applique aux utilisateurs d'énergie tels que les centrales électriques, les sous-stations et les entreprises industrielles et minières dans un système de distribution d'énergie avec CA 50 Hz, une tension de fonctionnement maximale allant jusqu'à 660 V et un courant de fonctionnement maximal allant jusqu'à 3 150 A, utilisé pour la conversion d'énergie, la distribution et le contrôle des équipements de distribution d'énergie tels que la distribution d'énergie, la commande de moteur et l'éclairage.

Caractéristiques

1. Caractéristiques structurelles : L'appareillage de commutation débrochable basse tension GCK adopte une structure combinée assemblée avec une installation de trous modulaires, présentant une forte universalité des composants et une standardisation élevée. La partie supérieure de l'armoire est la chambre de bus, l'avant est la chambre électrique et l'arrière est la chambre d'entrée-sortie des câbles. Chaque chambre est isolée par des plaques d'acier ou des plaques isolantes pour assurer la sécurité.

2. Mode de fonctionnement : Le jeu de barres principal du tableau basse tension GCK est situé en haut de l'armoire. Cette conception était plus courante au début, mais en raison de limitations en termes de résistance des matériaux et de commodité opérationnelle, elle a progressivement été remplacée par des modèles plus avancés.

3. Scénarios d'application : l'appareillage basse tension GCK convient aux centrales électriques, aux sous-stations et aux services électriques des usines et des entreprises, principalement utilisés pour la réception et la distribution d'énergie électrique.

4. Niveau de protection : Le niveau de protection du mécanisme basse tension GCK est IP30. Les utilisateurs peuvent également sélectionner un niveau de protection entre IP20 et IP40 en fonction des exigences environnementales.

Environnement d'utilisation

1. Altitude : Ne dépassant pas 2 000 m.

2. Température ambiante : température non supérieure à +40 °C, avec une température moyenne sur 24 h ne dépassant pas +35 °C et une température de l'air ambiant non inférieure à -50 °C.

3. Conditions atmosphériques : Air pur, humidité relative ne dépassant pas 50 % à +40°C ; une humidité plus élevée est autorisée à des températures plus basses (par exemple, 90 % à +20 °C).

4. Aucune exposition au feu, aux risques d'explosion, à une pollution grave, à la corrosion chimique ou à des vibrations intenses.

5. Inclinaison par rapport à la surface verticale ne dépassant pas 5°.

6. Convient pour le transport et le stockage à -25°C~+55°C, sans dépasser +70°C à court terme (≤24h).

Remarque : Consultez notre société si vous commandez au-delà des conditions spécifiées ci-dessus.

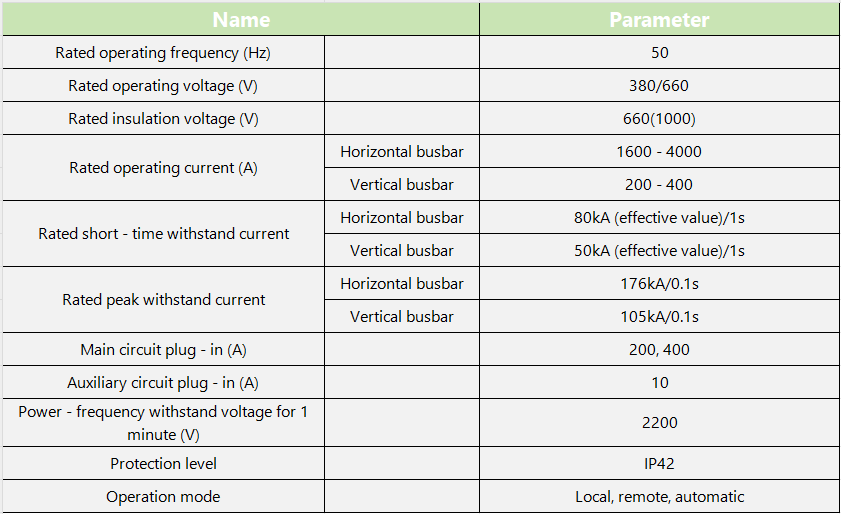

Paramètre technique

L'appareillage de commutation débrochable basse tension GCK combine des fonctionnalités avancées avec des applications polyvalentes, ce qui en fait une solution précieuse pour un large éventail de besoins de distribution d'énergie.
