Appareillage de commutation débrochable basse tension GCS

Toonice est l'un des principaux fabricants et fournisseurs. L'appareillage de commutation débrochable basse tension GCS est spécialement conçu pour les industries de l'énergie et de la métallurgie, avec une excellente capacité de coupure pour assurer une transmission et une distribution d'énergie stables. Son principal avantage réside dans une forte capacité d'ensemble complet, intégrant les fonctions d'armoires de distribution d'énergie, d'armoires de contrôle PLC, d'armoires de conversion de fréquence, etc., et prenant en charge la personnalisation pour répondre à divers besoins. Notre appareillage de commutation débrochable basse tension GCS est conforme aux normes nationales, présente un extérieur blanc simple et élégant, offre une logistique rapide, un service complet et un support après-vente fiable. Où que vous soyez, nous proposons une livraison dans tout le pays.

Environnement d'utilisation

1. Température ambiante : pas supérieure à +40 °C, ni inférieure à -5 °C ; la température moyenne sur 24 heures ne doit pas dépasser +35°C. En cas de dépassement, une opération de déclassement est requise selon les conditions réelles.

2. Altitude : Ne doit pas dépasser 2 000 m ; pour une utilisation en intérieur.

3. Conditions atmosphériques : L'humidité relative de l'air ambiant ne dépasse pas 50 % à +40°C. À des températures plus basses (par exemple 90 % à +20 °C), une humidité plus élevée est autorisée. Tenez compte des risques de condensation liés aux changements de température.

4. Installation : Inclinaison par rapport au plan vertical ≤ 5°, et l'ensemble de l'armoire doit être relativement plat (conforme à la norme GBJ232 - 82).

5. Emplacement : Installer dans des endroits exempts de vibrations, d'impacts et d'environnements où les composants électriques ne subiront pas de corrosion excessive.

Remarque : Consultez notre société si vous commandez au-delà des conditions spécifiées ci-dessus.

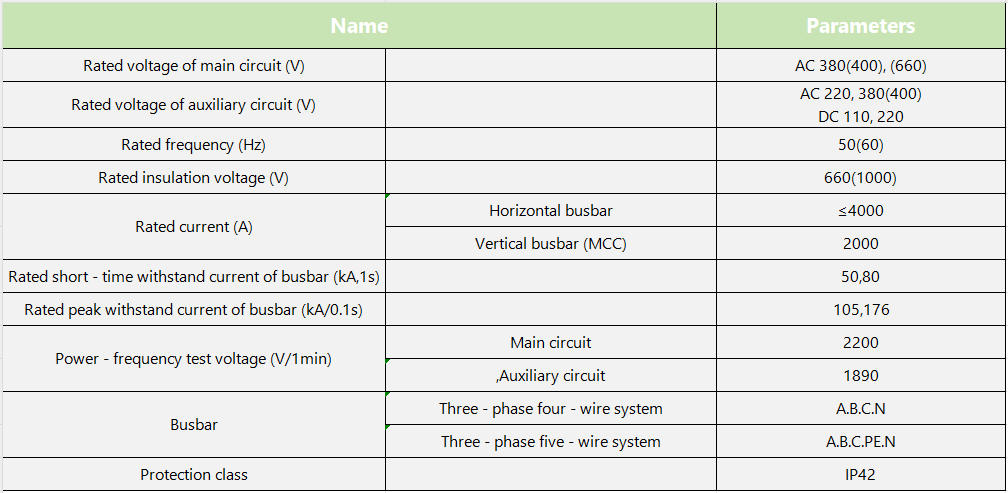

Paramètre technique

Structure principale

Le cadre principal est construit en acier à section ouverte de type 8MF. Deux faces latérales en acier comportent des trous de montage avec des modules de 20 mm, 100 mm et Φ9,2 mm, permettant une installation interne flexible et pratique.

La forme d'assemblage du cadre principal est conçue en deux types : structure entièrement assemblée et structure soudée partielle (cadre latéral et traverse), au choix des utilisateurs.

Chaque compartiment fonctionnel de l'appareil est mutuellement isolé. Ces compartiments sont divisés en compartiment d’unités fonctionnelles, compartiment de jeux de barres et compartiment de câbles, la fonction de chaque compartiment étant relativement indépendante.

Le jeu de barres principal horizontal adopte une disposition horizontale à l'arrière de l'armoire pour améliorer sa résistance à la force électrodynamique, une mesure de base garantissant que le circuit principal de l'appareil a une capacité élevée de résistance aux courts-circuits.

La conception du compartiment à câbles permet aux câbles d’entrer et de sortir facilement par le haut et par le bas.

L'appareillage de commutation débrochable basse tension GCS offre des fonctionnalités avancées et des applications polyvalentes, ce qui en fait un excellent choix pour un large éventail d'exigences de distribution d'énergie.
