Appareillage de commutation sous boîtier métallique AC amovible blindé KYN28-12

L'appareillage de commutation blindé amovible sous boîtier métallique AC TOONICE KYN28-12 convient au réseau électrique triphasé AC 50 Hz de 3,6 à 12 kV, utilisé pour recevoir et distribuer de l'énergie électrique, ainsi que pour contrôler, surveiller et protéger les circuits. Peut être utilisé dans un système à jeu de barres simple, un système sectionnel à jeu de barres unique ou un système à jeu de barres double. L'appareillage de commutation est conforme à la norme IEC298 « Appareillage de commutation et de commande sous enveloppe métallique CA avec des tensions nominales supérieures à 1 kV et 52 kV et inférieures », à la norme IEC694 « Clauses communes pour les interrupteurs et équipements de commande à haute tension », aux « Appareillage de commutation sous enveloppe métallique CA 3-35 kV GB3906 3-35 kV » de mon pays et au DIA04 « Conditions de commande intérieures pour l'appareillage de commutation à haute tension CA », allemand DIN.VDE0670 « AC Appareillage de commutation avec une tension nominale supérieure à 1 kV" et d'autres normes. Et il dispose d'une fonction anti-dysfonctionnement complète et fiable.

Fonctionnalité:

L'appareillage de commutation blindé amovible à boîtier métallique AC KYN28-12 (ci-après dénommé appareillage de commutation) est un nouveau type de produit conçu et développé indépendamment par notre société sur la base de technologies de fabrication nationales avancées. Il peut remplacer divers anciens appareillages de commutation à enveloppe métallique, tels que les produits des séries KYN1-12, JYN2-12. Ce produit présente les avantages distincts suivants :

Le boîtier du produit est entièrement assemblé avec des boulons, qui présentent une résistance mécanique élevée et garantissent efficacement l'intégrité et l'esthétique du produit. La porte de l'armoire est recouverte d'une pulvérisation de plastique, qui présente une forte résistance aux chocs et à la corrosion. Le boîtier du produit a un niveau de protection IP4X. (Il peut être remplacé par une plaque de fer selon les exigences du client.)

Le commutateur de ce produit peut être équipé du disjoncteur à vide de type VD4 produit par ABB, du commutateur de charge de type fixe de la série C3, et peut également être configuré avec une variété de disjoncteurs à vide de série nationale (tels que VS1, VH1, VK, ZN28) pour remplacer des produits étrangers similaires.

Quel que soit le disjoncteur sélectionné, la distance d'isolation de l'air de ses conducteurs peut être garantie supérieure à 125 mm et l'isolation composite est supérieure à 60 mm. Ces disjoncteurs présentent tous les avantages uniques d’une longue durée de vie, de faibles besoins d’entretien et d’une petite taille.

Environnement d'utilisation

1. Température ambiante : limite supérieure +40°C, limite inférieure -10°C.

2. Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 %.

3. Altitude : ne dépassant pas 1 000 m.

4. Résistance aux tremblements de terre : ne dépassant pas la magnitude 8.

5. Emplacements exempts d'incendie, de risques d'explosion, de pollution grave, de corrosion chimique et de vibrations violentes.

Caractéristiques structurelles de l'appareillage de commutation

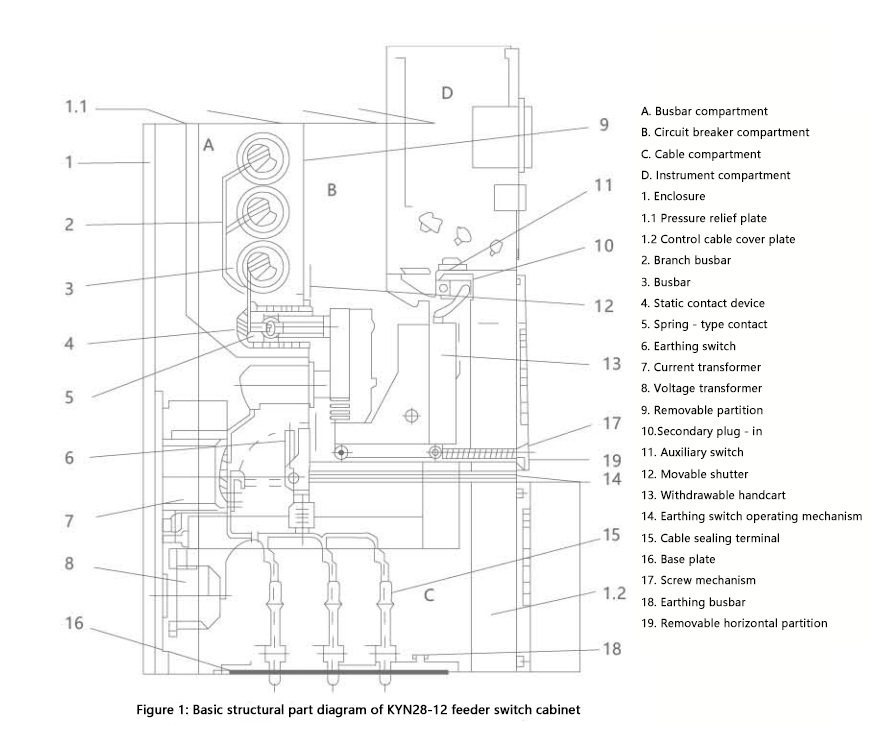

L'appareillage de commutation blindé amovible à enveloppe métallique KYN28-12 est conçu conformément à l'appareillage de commutation à enveloppe métallique blindée du GB3906 - 91. Comme le montre la figure 1, l'appareillage de commutation se compose de deux parties principales : un corps d'armoire fixe et un composant amovible (communément appelé chariot à bras). L'enceinte du corps de l'armoire et les cloisons de chaque unité fonctionnelle sont reliées par des boulons. Le niveau de protection de l'enveloppe de l'appareillage est IP4X, et lorsque la porte de la salle des disjoncteurs est ouverte, le niveau de protection est IP2X. L'appareillage de commutation peut être équipé d'un chariot à disjoncteur à vide ou d'un interrupteur de charge de type fixe. Il comporte des schémas fonctionnels tels que des lignes aériennes entrantes (sortantes) et des lignes de câble sortantes. L'appareillage de commutation peut être installé dans une disposition à double armoire, c'est-à-dire une disposition à double rangée dos à dos ou face à face.

L'appareillage de commutation sous boîtier métallique CA amovible blindé KYN28-12 combine des fonctionnalités avancées avec des applications polyvalentes, ce qui en fait une solution précieuse pour un large éventail de besoins de distribution d'énergie.
