KYN61-40.5 Garmand de commutation en métal AC amovible blindé

Le KYN61 - 40,5 blindés mobiles - type AC Métal - Appareillage de commutation fermé (ci-après pour l'appareil de commutation) est un dispositif de distribution complet à l'intérieur pour une puissance AC à trois phases avec une fréquence de 50 Hz et une tension nominale de 40,5 kV.

Il est utilisé pour recevoir et distribuer de l'énergie électrique dans les centrales électriques, les sous-stations et les entreprises industrielles et mines. Il peut contrôler, protéger et surveiller le circuit, et est également applicable aux endroits avec des opérations fréquentes. Cette plus grande partie des normes telles que GB3906 - 2006, GB / T11022 - 1999 et DL / T 404 - 2007.

Caractéristiques de KYN61-40.5 Armotage AC amovible AVCLOSEMENT AVEMENT

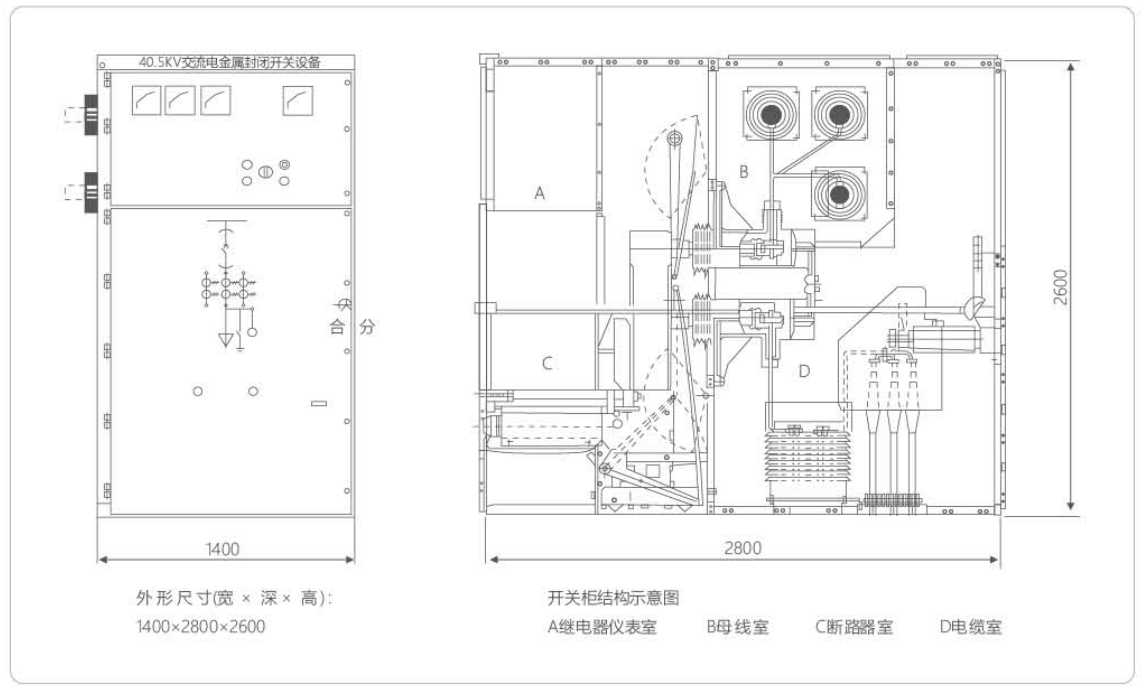

1. La structure de l'armoire est de type assemblé, et le disjoncteur adopte une structure de type de carte à main - Floor-Type.

2. Il est équipé d'un nouveau disjoncteur de circuit à vide à vide isolé de type composite, qui comprend une bonne interchangeabilité et un remplacement simple.

3. Le cadre de la carte à main est équipé d'un mécanisme de propulsion à la vis et à l'écrou, qui permet un mouvement facile du tapis à main et empêche les dommages à la structure de la propulsion en raison d'une mauvaise opération.

4. Toutes les opérations peuvent être effectuées avec la porte de l'armoire fermée.

5. Les verrouillage entre le commutateur principal, le tapis à main et l'armoire d'appareillage de commutation adoptent des méthodes de verrouillage mécaniques obligatoires pour répondre aux fonctions "cinq - prévention".

6. La chambre du câble a un espace suffisant et peut connecter plusieurs câbles.

7. Un interrupteur de mise à la terre rapide est utilisé pour la mise à la terre et la fermeture des boucles de circuits courts.

8. Le niveau de protection des enceintes est IP3X. Lorsque la porte de la salle de la carte à main est ouverte, le niveau de protection est IP2X.

9. Le produit est conforme à GB3906 - 2006, DL / T 404 - 2007, et fait référence à la norme internationale IEC298.

Usage Environment

Température ambiante: limite supérieure + 40 ° C, et la valeur moyenne mesurée dans les 24 heures ne doit pas dépasser 35 ° C, limite inférieure -10 ° C.

Altitude: ne dépassant pas 1000 m.

Humidité relative: la valeur moyenne quotidienne ne dépassant pas 95%, la valeur moyenne mensuelle ne dépassant pas 90%.

Résistance au tremblement de terre: ne dépassant pas la magnitude 8.

Pression de vapeur d'eau: la valeur moyenne quotidienne ne dépassant pas 2,2 kPa, la valeur moyenne mensuelle ne dépassant pas 1,8kpa.

Emplacements sans incendie, risques d'explosion, pollution sévère, corrosion chimique et vibrations violentes.

Paramètre technique

Le Kyn61-40.5, l'appareillage fermé en métal amovible blindé, combine des fonctionnalités avancées avec des applications polyvalentes, ce qui en fait une solution précieuse pour une large gamme de besoins de distribution de puissance à haute tension.
